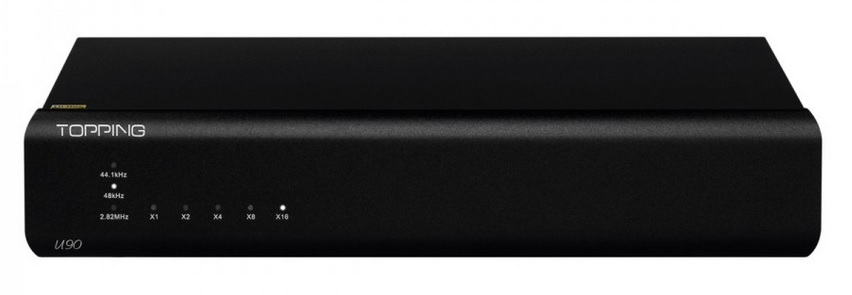

Topping esittelee U90:n avulla tehokkaan digitaalisen liitännän, jonka avulla voit hyödyntää monenlaisia ulostuloja ja joka tukee korkearesoluutioisia äänivirtoja ja sisältää optimoidun arkkitehtuurin, joka säilyttää alkuperäisen signaalin eheyden.
Sisääntulo tapahtuu yksinkertaisesti USB-B-liittimen kautta. U90 ei kitsastele myöskään ulostulojen suhteen. HDMI-liittimessä on I2S LVDs -lähtö, kaksi koaksiaalista lähtöä, kaksi AES-lähtöä ja kaksi optista lähtöä.
Täydellinen I2S-yhteensopivuus
Täydellisen yhteensopivuuden varmistamiseksi eri merkkien kanssa, joilla voi olla erilainen I2S-pinout, U90 on varustettu neljällä kytkimellä, joilla voit vaihtaa tämän pinoutin.
Äärimmäisen matala Jitter & USB eristys
U90 käyttää kellosignaalissaan paria Accusilicon femtosekuntioskillaattoria yhdistettynä Altera MAX II CPLD:hen. Tämä rakenne mahdollistaa kellosignaalien täydellisen synkronoinnin ja hallinnan erittäin tehokkaan jitterin vaimennuksen varmistamiseksi. USB-tulo on myös eristetty maasilmukkakohinan poistamiseksi.
12V heräte
U90:ssä on myös 12V:n herätteellä takapaneelissa. Kun U90:tä käytetään muiden laitteiden kanssa, joissa on tämä tulo, se voi automaattisesti ohjata sen järjestelmän päälle/pois kytkemistä, johon se on integroitu.
Tekniset tiedot
Sisäänmenot
1 x USB
Ulostulot
1 x I2S LVDS (HDMI)
2 x AES/EBU
2 x Optinen toslink
2 x Koaksiaali
1 x 12V heräte
USB rajapinta: XMOS XU216
CPLD: Altera Max II
Tuetut näytteenottotaajuudet
I2S LVDS: PCM jopa 32bit / 768 kHz, Natiivi DSD aina DSD512 saakka, DSD DoP jopa DSD256
AES, optinen, koaksiaali: PCM jopa 24bit / 192 kHz, DSD DoP jopa DSD64
Pakkauksen sisältö
Topping U90
Virtakaapeli
USB-johto |
| |
