Esivahvistimien kehitys äänenvoimakkuuden säädön historiassa
Accuphase on ratkaissut muuttuvan resistanssin ongelman alkuperäisellä AAVA-teknologiallaan, joka kehittyi ensin Balanced AAVA -muotoon ja myöhemmin Dual Balanced AAVA -tekniikaksi. C-3900S-malliin asennettu Dual Balanced AAVA yhdessä ANCC:n kanssa edustaa äänenvoimakkuuden säädön huippua edustavaa piiriteknologiaa.

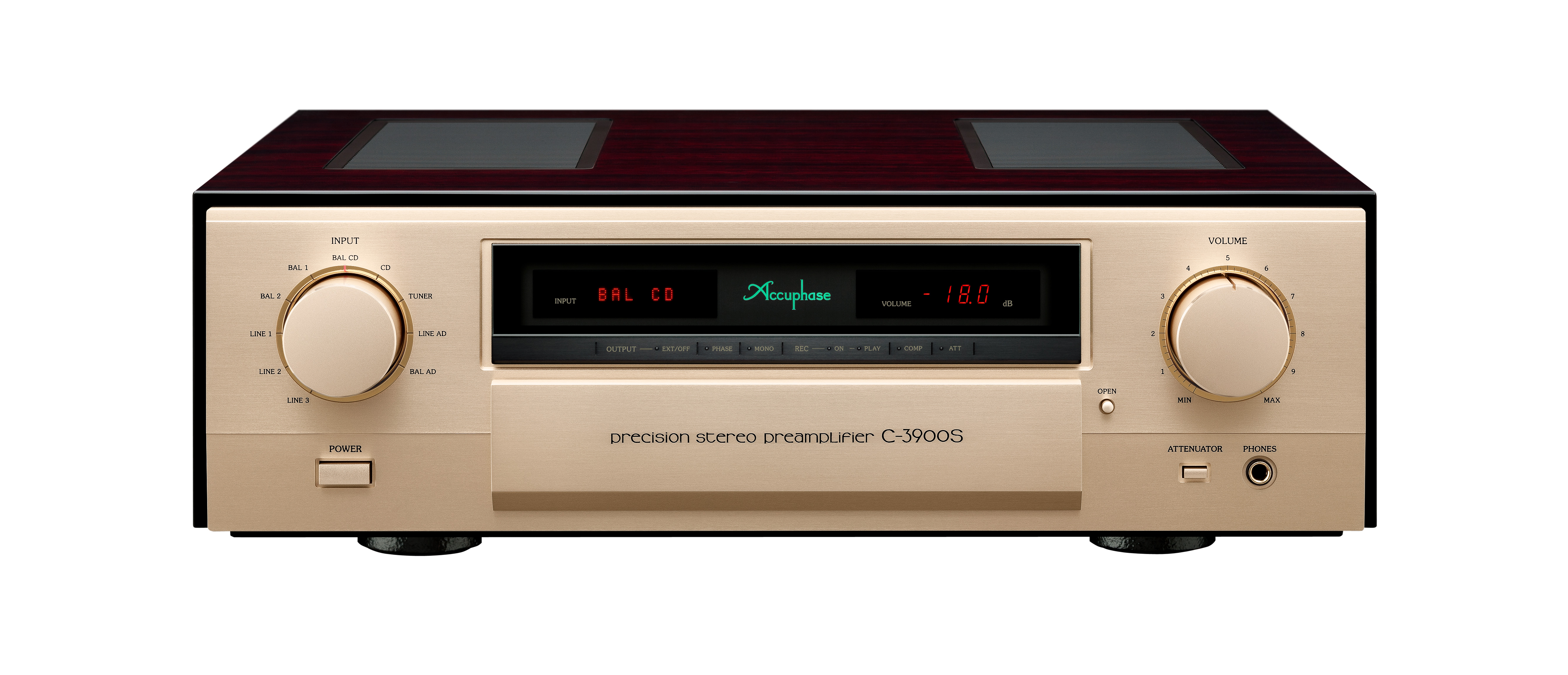

C-3900S on huippuluokan esivahvistin, joka herättää eloon syvästi tunteikkaat esitykset ja kappaleet.
Maailmanluokan esivahvistin äänenvoimakkuuden säädön huipulla
■ Vallankumouksellinen AAVA-äänenvoimakkuudensäätö
(Accuphase Analog Vari-gain Amplifier)
AAVA poistaa kokonaan perinteisen vastuksiin perustuvan tulosignaalin vaimennuksen tarpeen. Tämän mullistavan periaatteen ansiosta äänenvoimakkuuden säätö tapahtuu suoraan eritehoisten V-I (jännite-virta) -muunnospiirien yhdistelmällä.
Tämän ansiosta impedanssi ja taajuusvaste pysyvät muuttumattomina ja äänenlaatu säilyy moitteettomana. Äänenvoimakkuuden asennosta riippuva kohinataso pidetään mahdollisimman alhaisena, mikä takaa erinomaisen signaali-kohinasuhteen myös tavallisilla kuuntelutasoilla.
■ Dual Balanced AAVA vie AAVA-teknologian uudelle tasolle
C-3900S:ssa Balanced AAVA -periaatetta, jossa käytetään kahta balansoitua AAVA-piiriä, on edelleen kehitetty ajamalla kahta yksikköä rinnakkain. Näin syntyy Dual Balanced AAVA -topologia, joka parantaa sähköisiä ominaisuuksia merkittävästi.
Tämä vähentää kohinaa 30 % verrattuna jo valmiiksi erittäin matalakohinaisiin Balanced AAVA -malleihin.
■ ANCC vähentää tehokkaasti säröä ja kohinaa
(Accuphase Noise and distortion Canceling Circuit)
ANCC käyttää toista vahvistinta kumoamaan päävahvistimesta syntyvää kohinaa ja säröä. Toinen vahvistin hyödyntää matalakohinaista vahvistinta ANCC:n vaikutuksen tehostamiseen.
Kun ANCC integroidaan Dual Balanced AAVA:n I-V-muunnosvahvistimeen, kohinanvaimennus paranee huomattavasti – erityisesti siirryttäessä matalilta äänenvoimakkuustasoilta normaalille kuuntelualueelle.
■ Erittäin tarkka ja jäykkärakenteinen äänenvoimakkuusanturi
Äänenvoimakkuusanturi tunnistaa säätönupin kulma-asennon. Accuphase on kehittänyt anturin itse, käyttäen massiivista alumiinilohkoa, joka on viimeistelty äärimmäisellä tarkkuudella.
Itse säädin tarjoaa tukevan ja pehmeän käyttötuntuman sekä erittäin tarkan asennon tunnistuksen.
Kaukosäätimen käytössä moottori pyörittää nuppia hammaspyörien avulla. Yleisesti hammaspyörät aiheuttavat ääntä pyöriessään, mutta tämä asentoanturi on suunniteltu niin, että hammaspyörät kohtaavat toisensa aina samalla paineella – mahdollistaen erittäin hiljaisen ja miellyttävän äänenvoimakkuuden säädön.
Taajuusvaste
BALANCED / LINE -TULO
3 – 200 000 Hz: +0, –3,0 dB
20 – 20 000 Hz: +0, –0,2 dB
Vahvistuksen harmoninen särö
(20 – 20 000 Hz, nimellislähtöteholla)
0,005 %
Tuloherkkyys ja tuloimpedanssi
Tulo Tuloherkkyys nimellislähtöön
Tuloherkkyys 0,5 V lähtöön
Tuloimpedanssi
BALANCED 252 mV 63 mV 40 kilo-ohmia (20/20 kilo-ohmia)
LINE 252 mV 63 mV 20 kilo-ohmia
Pienin kuormaimpedanssi
BALANCED / LINE -LÄHTÖ: 600 ohmia
RECORDER REC: 10 kilo-ohmia
Kanavien välinen häiriövaimennus (Crosstalk)
(10 kHz): –90 dB
Vahvistus
(GAIN-valitsin asetettuna 18 dB:iin)
Huom: Vahvistus muuttuu GAIN-valitsimen asennon mukaan (12 dB / 18 dB / 24 dB)
Tulo → Lähtö Vahvistus
BALANCED INPUT → BALANCED OUTPUT 18 dB＊
BALANCED INPUT → LINE OUTPUT 18 dB＊
LINE INPUT → BALANCED OUTPUT 18 dB＊
LINE INPUT → LINE OUTPUT 18 dB＊
BALANCED / LINE INPUT → RECORDER REC 0 dB
Loudness-korjain (100 Hz)
Asetus 1: +2 dB
Asetus 2: +3 dB
Asetus 3: +4 dB
Asetus 4: +5,25 dB
Asetus 5: +6,5 dB
Vaimentimen taso (Attenuator)
–20 dB
Kuulokelähtö
Sopiva impedanssi: 8 ohmia tai enemmän
Lähtötaso: 2 V (40 ohmia kuormalla)
Tason valinta (LOW, MID, HIGH): ±10 dB (MID on perustaso)
Virtavaatimukset
120 V, 220 V, 230 V AC (jännite merkitty laitteen takapaneeliin)
50 / 60 Hz
Virrankulutus
60 W
Ulkomitat (maksimi)
Leveys: 477 mm (18,8”)
Korkeus: 156 mm (6,1”)
Syvyys: 412 mm (16,2”)
Paino
Nettopaino: 25,3 kg (55,8 lbs)
Pakkauksessa: 33 kg (73 lbs)
|
| |
