Topping DX9 Discrete on R2R DAC / kuulokevahvistin, jonka suorituskyky on entistä parempi kuin edeltäjällään DX9:llä, joka perustui AKM-tekniikkaan. DX9 Discrete perustuu balansoituun PSRM-piiriin, jossa on 16 elementtiä kanavaa kohti, yhdistettynä R2R-vastusverkkoihin, AK4118-optiseen vastaanottopiiriin ja XMOS XU-316 USB-liitäntään, minkä ansiosta se tukee korkean resoluution näytteenottotaajuuksia jopa PCM 32-bittiä 768 kHz ja DSD512. Piiriä täydentävät Altera MAX II CPLD, tarkka kello, releäänenvoimakkuuden säätö ja 6-kanavainen NFCA-vahvistinpiiri, jotka takaavat vertaansa vailla olevan suorituskyvyn ja tehon.
DX9 Discrete tuottaa jopa 2 x 7080 mW 32 ohmin kuormalle kuulokeliitäntöjensä kautta. Laitteessa on myös QCC5125 Bluetooth-vastaanotinpiiri, joka tukee aptX-, aptX Adaptive-, aptX HD- ja LDAC-koodekkeja. Ulkonäöltään se säilyttää edeltäjänsä muodot kaarevalla kotelolla, läpinäkyvällä ylälevyllä ja kaksivärisillä näytöillä, joissa on Aurora UI -käyttöliittymä. Liitettävyyden osalta se ei jää jälkeen, sillä siinä on täysi valikoima digitaalisia tuloja, sarja RCA/XLR-linjalähtöjä ja sarja RCA/XLR-esivahvistettuja lähtöjä.
Topping DX9 Discrete: PSMR + R2R-hybridi-DAC
Topping DX9 Discrete DAC -muuntimessa on käytetty brändin omaa 1-bittistä PSRM-tekniikkaa yhdistettynä R2R-vastusverkkoihin tarkkaan dekoodaukseen. Toppingin PSRM-tekniikka mahdollistaa R2R:n 1-bittisen signaalin käsittelyn, mikä takaa entistä paremman vakauden, vähemmän kohinaa ja erittäin korkean dynamiikan. Tämän hybridi-R2R + 1-bittisen modulaatiotekniikan ansiosta DX9 Discrete tarjoaa 131 dB:n SNR-suhteen.
Topping DX9 Discrete: Audiophile-komponentit
DX9 Discrete -laitteen koko rakenne koostuu korkealaatuisista audiofiilitason-komponenteista. Siinä on USB-XMOS XU316 -liitäntä ja AK4118-optinen liitäntä yhdistettynä Altera MAX II CPLD:hen, minkä ansiosta se tukee korkean resoluution näytteenottotaajuuksia jopa PCM 32-bittiseen 768 kHz:iin ja DSD512:een asti ja poistaa jitterin saavuttaen -160 dB:n tason.
Topping DX9 Discrete: Äänenvoimakkuuden säätö relejärjestelmän avulla
DX9 Discrete -laitteessa äänenvoimakkuutta hallitaan tasapainoisesti rele- ja vastusverkkojen avulla, mikä takaa erittäin tarkan toiston. Yhdessä digitaalisen äänenvoimakkuuden säädön kanssa tämä mahdollistaa alhaisemmat vääristymätasot ja paremman häiriönsiedon, mikä säilyttää äänen toiston selkeänä ja puhtaana.
Topping DX9 Discrete: Suorituskykyinen kuulokevahvistin
Kuulokevahvistin perustuu tasapainoiseen NFCA-piiriin ja hyödyntää crossfeed-toimintoa. Vahvistinpiiri epäsymmetriseen liittimeen ja piiri symmetriseen liittimeen ovat täysin riippumattomia toisistaan, jotta signaali säilyy vääristymättömänä ja tehokkaana. Balansoitu kuulokeliitäntä pystyy tuottamaan jopa 2x7080 mW 32 ohmin kuormituksella (THD+N < 1 %). Lisäksi crossfeed-toiminto simuloi HRTF-toimintoa parantaakseen tilan tuntua, syvyyttä ja kanavien erottelua.
Topping DX9 Discrete: Bluetooth aptX LDAC
DX9 Discrete -laitteessa on Qualcomm QCC5125 -siru, joka mahdollistaa Bluetooth 5.1 -toiminnallisuuden ja tukee SBC-, AAC-, aptX-, aptX HD-, aptX Adaptive- ja LDAC-koodekkeja luotettavan ja vakaan langattoman tiedonsiirron takaamiseksi.
Topping DX9 Discrete: 10-kaistainen EQ
Jotta voit hallita äänentoiston sävyä täysin, Topping on kehittänyt oman 10-kaistaisen PEQ:n (parametrisen taajuuskorjaimen), jonka avulla voit asettaa taajuusvasteen, vahvistuksen ja kaistanleveyden Topping Tune Windows -sovelluksella. Ohjelmisto tukee kohde- ja alkuperäisten käyrän tuontia sekä käyrän kompensointia kohdekäyrien avulla. Voit myös tallentaa useita profiileja ja vaihtaa niiden välillä helposti.

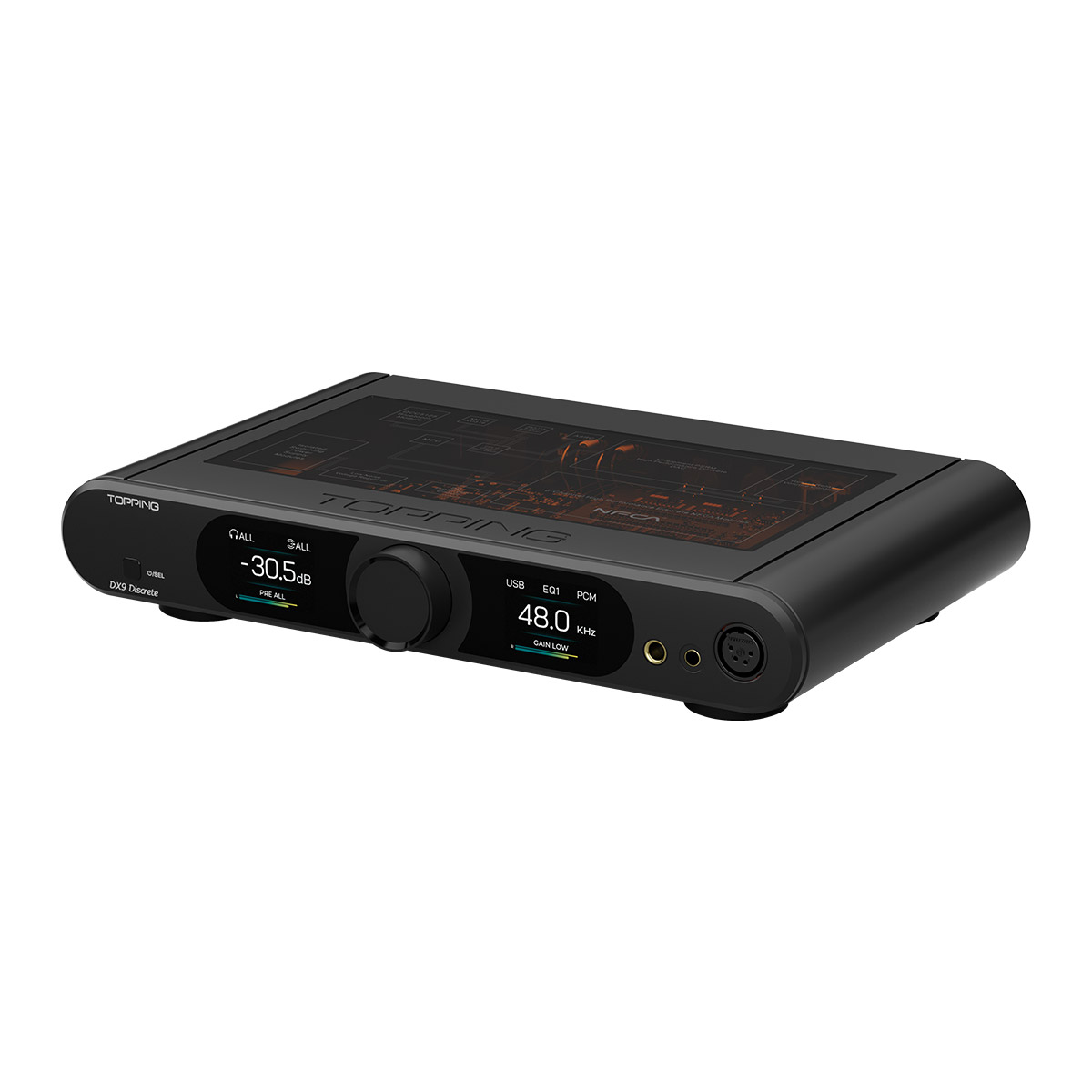

Topping DX9 Discrete: Hienostunut estetiikka ja ergonomia
DX9 Discreten pyöristetyt käyrät antavat sille ainutlaatuisen ulkonäön. Yhdistettynä kahteen värinäyttöön ja Aurora-käyttöliittymään käyttökokemus on poikkeuksellinen. Kaiken kruunaa laitteen yläosassa oleva läpinäkyvä levy, jonka läpi voit nähdä laitteen sisäiset piirit.
Product type
DAC, Headphone amplifier
Inputs
1x USB-B
2x Coaxial
2x Toslink optical
1x AES/EBU
1x I2S via HDMI
Bluetooth
Outputs
1x Balanced XLR stereo line output
1x Single-ended RCA stereo line output
1x Balanced XLR stereo pre-out
1x Single-ended RCA stereo pre-out
1x Single-ended 6.35mm headphone jack output
1x Balanced 4.4mm headphone jack output
1x Balanced 4-pin XLR headphone output
DAC
1-bit PSRM circuit + R2R
Optical interface
AK4118
USB interface
XMOS XU316
Supported sample rates
PCM up to 32bit 768kHz
DSD up to DSD512
Bluetooth compatible codecs
SBC, AAC, aptX, aptX HD, aptX Adaptive, LDAC
12V trigger
DX9 Discrete DAC (Line Output / USB Source @ 96kHz)
THD+N @ 1kHz (A-wt)
RCA : < 0.00007%
XLR : < 0.00006%
THD @ 20-20kHz 90kBw
RCA : < 0.0004%
XLR : < 0.0003%
SNR @ 1kHz (A-wt)
RCA : 128dB
XLR : 131dB
Dynamic range
RCA : 128dB
XLR : 131dB
Frequency response
RCA : 20HZ-20kHz (+/-0.6dB) 20Hz-40kHz (+/-2.0dB)
XLR : 20HZ-20kHz (+/-0.6dB) 20Hz-40kHz (+/-2.0dB)
Output level
RCA : 2.5Vrms @ 0dBFS
XLR : 5.2Vrms @ 0dBFS
Noise (A-wt)
RCA : < 1.1uVrms
XLR : < 1.6uVrms
Channel crosstalk
RCA : -125dB @ 1kHz
XLR : -136dB @ 1kHz
Channel balance
RCA : 0.3dB
XLR : 0.3dB
Output impedance
RCA : 0.3dB
XLR : 0.3dB
Supported sample rates
RCA : 50 ohms
XLR : 100 ohms
DX9 Preamplifier (USB Source @96kHz)
THD+N @ 1kHz (A-wt)
RCA : < 0.00007%
XLR : < 0.00007%
THD @ 20-20kHz 45kBw
RCA : < 0.0004%
XLR : < 0.0003%
SNR @ Max out 1kHz (A-wt)
RCA : 130dB @ 1kHz
XLR : 131dB @ 1kHz
Dynamic range
RCA : 130dB @ 1kHz
XLR : 131dB @ 1kHz
Frequency response
RCA : 20Hz-20kHz (+/-0.6dB) / 20Hz-40kHz (+/-2.0dB)
XLR : 20Hz-20kHz (+/-0.6dB) / 20Hz-40kHz (+/-2.0dB)
Output level
RCA : 15Vpp @ G=L / 24Vpp @ G=H
XLR : 15Vpp @ G=L / 48Vpp @ G=H
Measured noise level AP (A-weighted)
RCA : < 1.7uVrms @ G=L < 2.0uVrms @ G=H
XLR : < 0.8uVrms @ G=L < 2.1uVrms @ G=H
Effective noise level (A-weighted)
RCA : < 1.1uVrms @ G=L < 1.4uVrms @ G=H
XLR : < 0.5uVrms @ G=L < 2.1uVrms @ G=H
Channel crosstalk
RCA : -113dB @ 1Khz
XLR : -135dB @ 1kHz
Gain
RCA : G=L 14.4dB(Vrms/FS) / G=H 20.1dB (Vrms/FS)
XLR : G=L 14.4dB(Vrms/FS) / G=H 26.5dB (Vrms/FS)
Channel balance
RCA : 0.3dB
XLR : 0.3dB
Output impedance
RCA : 50 ohms
XLR : 100 ohms
DX9 headphone amplifier (USB source @ 96kHz)
THD+N @ 1kHz (A-wt)
Single-ended output: < 0.00007% @ output=550mW(32ohms) / < 0.00007% @ output=60mW(300ohms)
Balanced output: < 0.00007% @ output=550mW(32ohms) / < 0.00007% @ output=60mW(300ohms)
THD @ 20-20kHz 45kBw
Single-ended output: < 0.00050% @ output=550mW(32ohms) / < 0.00050% @ output=60mW(300ohms)
Balanced output: < 0.00050% @ output=550mW(32ohms) / < 0.00030% @ output=60mW(300ohms)
SNR @ Max out 1kHz (A-wt)
Single-ended output: 130dB @ 1kHz
Balanced output: 131dB @ 1kHz
Dynamic range
Single-ended output: 130dB @ 1kHz
Balanced output: 131dB @ 1kHz
Frequency response
Single-ended output: 20Hz-20kHz (+/-0.6dB) / 20Hz-40kHz (+/-2.0dB)
Balanced output: 20Hz-20kHz (+/-0.6dB) / 20Hz-40kHz (+/-2.0dB)
Output level
Single-ended output: 15Vpp @ G=L / 24Vpp @ G=H
Balanced output: 15Vpp @ G=L / 48Vpp @ G=H
Measured noise level AP (A-weighted)
Single-ended output: < 1.3uVrms @ G=L < 1.6uVrms @ G=H
Balanced output: < 0.8uVrms @ G=L < 2.4uVrms @ G=H
Effective noise level (A-weighted)
Single-ended output: < 1.1uVrms @ G=L < 1.4uVrms @ G=H
Balanced output: < 0.5uVrms @ G=L < 2.1uVrms @ G=H
Channel crosstalk
Single-ended output: -130dB @ 1Khz
Balanced output: -133dB @ 1kHz
Gain
Single-ended output: G=L 12.5dB(Vrms/FS) / G=H 18.5dB (Vrms/FS)
Balanced output: G=L 12.5dB(Vrms/FS) / G=H 24.5dB (Vrms/FS)
Channel balance
Single-ended output: 0.3dB
Balanced output: 0.3dB
Output impedance
Single-ended output: < 0.1 ohms
Balanced output: < 0.1 ohms
Output power
Unbalanced output:
3300mW x2 @ 16 ohms THD+N<1%
2120mW x2 @ 32 ohms THD+N<1%
1190mW x2 @ 64 ohms THD+N<1%
270mW x2 @ 300 ohms THD+N<1%
Balanced output:
10000mW x2 @ 16 ohms THD+N<1%
7080mW x2 @ 32 ohms THD+N<1%
4250mW x2 @ 64 ohms THD+N<1%
1060mW x2 @ 300 ohms THD+N<1%
540mW x2 @ 600 ohms THD+N<1%
Load impedance
Single-ended output: > 8 ohms
Balanced output: > 8 ohms
General
Power supply: 100-240VAC 50-60Hz
Dimensions: 34x23x6cm
Weight: 2.75kg
Color: Black
Package
1x Topping DX9 Discrete
1x Remote control
1x USB cable
1x Bluetooth antenna
1x 3.5mm to 6.35mm jack adapter
1x AC power cable |
| |
