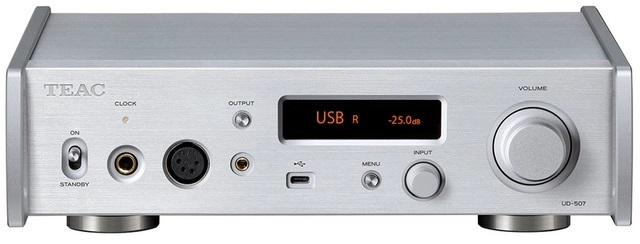

TEAC UD-507

TEAC UD-507 USB-DAC / Esivahvistin / Kuulokevahvistin

UD-507 on täysin uudelleen suunniteltu 500-sarjan DAC-/esivahvistin-/kuulokevahvistin, joka hyödyntää TEACin omaa TRDD 5 -erillisrakenteista DAC-piiriä. Suunnittelun tärkeimpänä lähtökohtana on ollut mahdollisimman musikaalinen äänenlaatu. Arvostetun 701-sarjan jalanjäljissä kulkeva uusi TRDD 5 -DAC tarjoaa avoimen ja selkeän äänikuvan sekä tarkan tilasijoittelun, mikä mahdollistaa aidosti mukaansatempaavan kuuntelukokemuksen.

Laitteessa on kolme erilaista kuulokelähtöä, balansoidut tulo- ja lähtöliitännät, Bluetooth-yhteys sekä monipuoliset digitaaliset tulot. Näiden ansiosta UD-507 toimii erinomaisena keskusyksikkönä niin työpöytä- kuin perinteisissä stereojärjestelmissäkin.

TEACin oma TRDD 5 -erillisrakenteinen DAC

Kaikki UD-507:ään syötetyt digitaaliset signaalit käsitellään FPGA-piirin delta-sigma-modulaattorissa 64-bittisinä / 512Fs-tarkkuudella käyttäen TEACin omaa algoritmia. Signaalit muunnetaan analogisiksi käyttämällä 16 elementtiä kanavaa kohden (yksi elementti koostuu logiikkapiiriparista ja erittäin tarkkoihin vastuksiin perustuvasta alipäästösuodattimesta).

DSD-signaalit käsitellään suoraan, kun taas PCM-signaalit muunnetaan ensin 1-bittisiksi delta-sigma-modulaattorissa ennen analogiamuunnosta.

Tuetut formaatit:

DSD jopa 22,5 MHz
PCM jopa 384 kHz / 32 bittiä

Käyttäjä voi valita kahdesta toimintatavasta:

monitasoinen (multi-bit) delta-sigma
1-bittinen delta-sigma
Sisäiset kellot sekä 10 MHz ulkoinen master-kello

USB-äänentoistossa UD-507 käyttää USB Asynchronous Transfer -tekniikkaa, jossa tiedonsiirtoa ohjataan laitteen oman erittäin tarkan kellopiirin avulla PC:n epävakaan kellon sijaan.

Sisäinen kellotus perustuu kahteen erilliseen tarkkuuskiteeseen:

44,1 kHz -sarjalle
48 kHz -sarjalle

Molemmat hyödyntävät erittäin vähäkohinaista audio-luokan kideoskillaattoria, joka minimoi jitterin vaikutuksen ja mahdollistaa alkuperäisen tallenteen uskollisen toiston.

Lisäksi UD-507 tukee 10 MHz:n ulkoista master-kelloa, jonka avulla laite voidaan synkronoida erittäin tarkkaan ulkoiseen kellolähteeseen entistä paremman äänenlaadun saavuttamiseksi.

Kaksoismonorakenne

D/A-muunnin on toteutettu täysin erillisenä vasemmalle ja oikealle kanavalle.

Myös analoginen lähtöaste on rakennettu ylellisen kaksoismonorakenteen mukaisesti, jolloin:

kanavien välinen häiriö minimoidaan
stereokuva avartuu
kolmiulotteisuus lisääntyy
musiikki toistuu luonnollisemmin ja ilmavammin.
Täysin balansoitu signaalitie

Analoginen signaali kulkee D/A-muuntimelta lähtöasteeseen täysin balansoituna.

Tämän ansiosta saavutetaan:

parempi signaali-kohinasuhde
suurempi dynaaminen alue
tarkempi korkearesoluutioisen äänen tilainformaation toisto.
Kaksi suurta toroidimuuntajaa ja takaisinkytkennätön virtalähde

UD-507:ssa on kaksi erillistä toroidimuuntajaa:

toinen analogisille piireille (myös DAC:n analogiaosalle)
toinen digitaalisille piireille.

Erotettu virtalähde estää analogisten ja digitaalisten piirien keskinäiset häiriöt ja parantaa analogisen signaalin puhtautta.

Lisäksi analoginen virtalähde on toteutettu ilman takaisinkytkentää (non-feedback), mikä parantaa äänen luonnollisuutta ja musikaalisuutta.

Esivahvistin analogisella äänenvoimakkuuden säädöllä – neljä digitaalista ja kaksi analogista tuloa (RCA/XLR)

UD-507 on varustettu kahdella koaksiaalisella ja kahdella optisella digitaalitulolla sekä RCA- ja XLR-analogituloilla. Näin sitä voidaan käyttää paitsi USB-DAC:na myös korkeatasoisena analogisena esivahvistimena.

Äänenvoimakkuuden säätö perustuu TEACin kehittämään TEAC-QVCS (Quad Volume Control System) -järjestelmään, jossa käytetään neljää toisistaan riippumatonta vahvistuksen säätöpiiriä (L+, L−, R+ ja R−). Ratkaisun ansiosta signaalitie voidaan pitää erittäin lyhyenä, mikä vähentää signaalin heikkenemistä ja säilyttää äänenlaadun.

Äänenvoimakkuutta voidaan säätää erittäin tarkasti 0,5 dB:n askelin, jolloin kuuntelutaso voidaan sovittaa täsmällisesti sekä kaiutin- että kuulokejärjestelmään.

Parannettu TEAC-HCLD2-lähtöpuskuripiiri

UD-507 hyödyntää TEACin TEAC-HCLD2 (High Current Line Driver) -lähtöpuskuripiirejä, jotka ovat edelleen kehitetty versio alkuperäisestä HCLD-ratkaisusta.

Piirit tarjoavat aiempaa suuremman virransyöttökyvyn, mikä on tärkeää analogisessa lähtöasteessa.

Jokaisella kanavalla on:

positiivinen ja negatiivinen signaalipolku
timanttirakenteeseen perustuva suurivirtaulostulo
erillinen linjavahvistin.

Balansoidussa käytössä signaalia ohjataan differentiaalisesti, kun taas balansoimattomassa käytössä rinnakkaiskytkennällä.

Suuremman virransiirtokyvyn ansiosta musiikin dynamiikka ja energia välittyvät ilman puristumista tai tehonmenetystä.

Kuulokevahvistin – 4-nastainen XLR ja Pentaconn-liitäntä sekä valittava balansoitu- tai Active Ground -toiminta

UD-507 sisältää erillisen kuulokevahvistimen, jossa käytetään neljää timanttipuskuripiiriä – yksi positiivinen ja yksi negatiivinen vahvistin kummallekin kanavalle.

Vahvistin tukee balansoituja kuulokkeita ja pystyy ohjaamaan vaivattomasti myös erittäin suuriohmisia, jopa 600 ohmin kuulokkeita.

Active Ground -toiminta

Laite tarjoaa vaihtoehtona myös Active Ground -toiminnon, jossa balansoidun rakenteen periaatetta hyödynnetään pitämään maapotentiaali aktiivisesti 0 voltissa vahvistinpiirin avulla.

Tämän ratkaisun etuja ovat:

tavallista puhtaampi maataso
verkkohurinan tehokkaampi vaimennus
alempi kohinataso
hiljaisempi tausta
aiempaa hienovaraisempien yksityiskohtien, kuten laulajan hengityksen ja soitinten tekstuurien, tarkempi erottuminen.
Täysi MQA-dekooderi myös digitaalisille tuloille

MQA (Master Quality Authenticated) on korkearesoluutioinen ääniformaatti, jonka tavoitteena on tuoda studiomasterin äänenlaatu kotikuunteluun.

UD-507 sisältää täyden MQA-dekooderin, joka ohjaa D/A-muunnoksen aaltomuotoja jopa 5 mikrosekunnin tarkkuudella. Näin analoginen lähtösignaali vastaa mahdollisimman tarkasti alkuperäistä tallennetta.

Tuloksena on luonnollisempi ääni, jossa erityisesti nopeiden äänten alut ja suuret äänenvoimakkuuserot toistuvat huomattavasti tarkemmin. Samalla vähenee ilmiö, jota kutsutaan äänen "sumentumiseksi" (sound blurring).

Koska laitteessa on täysi MQA-dekooderi, MQA-sisältöä voidaan toistaa:

tiedostoista
verkkosoittimista
kaikista digitaalisista tuloliitännöistä.

Myös MQA-CD-levyjen toisto onnistuu liittämällä CD-soittimen digitaalinen lähtö UD-507:ään.

Ylinäytteistystoiminto (Up-Sampling)

UD-507:ssa on ylinäytteistystoiminto, joka hyödyntää RDOT-NEO (Refined Digital Output Technology NEO) -tekniikkaa.

PCM-signaalin näytteenottotaajuutta voidaan kasvattaa:

kaksinkertaiseksi (2×)
nelinkertaiseksi (4×)
kahdeksankertaiseksi (8×)

aina 384 kHz:iin saakka.

RDOT-teknologia perustuu analogista interpolointia muistuttavaan laskentamenetelmään, jonka avulla voidaan palauttaa osa niistä korkeista taajuuksista, jotka katoavat tavanomaisissa 44,1 kHz:n ja 48 kHz:n digitaalisissa tallenteissa.

Laskennan avulla muodostetaan uusia datapisteitä alkuperäisten näytteiden väliin, mikä tuottaa luonnollisemman aaltomuodon ja mahdollistaa myös yli 20 kHz:n taajuusalueen tarkemman rekonstruoinnin.

Bluetooth-vastaanotin, joka tukee LDAC-, LHDC- ja aptX™ HD -koodekkeja sekä monipisteyhteyttä

UD-507 tukee useita korkealaatuisia Bluetooth-koodekkeja, mukaan lukien:

LDAC™
LHDC

Molemmat mahdollistavat korkearesoluutioisen äänen siirron aina 96 kHz / 24 bitin tarkkuudella.

Lisäksi laite tukee:

Qualcomm® aptX™ HD (48 kHz / 24 bittiä)
AAC
Qualcomm® aptX™
SBC

Näiden ansiosta korkealaatuinen langaton musiikintoisto onnistuu helposti esimerkiksi älypuhelimista ja digitaalisista musiikkisoittimista (DAP).

UD-507 tukee myös monipisteyhteyttä (Multipoint), jonka ansiosta kaksi Bluetooth-laitetta voi olla samanaikaisesti yhdistettynä. Käyttäjä voi vaihtaa niiden välillä saumattomasti ilman, että yhteyksiä tarvitsee muodostaa uudelleen.

Bulk Pet USB -siirtotekniikka takaa vakaan tiedonsiirron

Kun korkearesoluutioista ääntä siirretään USB:n kautta tietokoneelta DAC-laitteeseen, tiedonsiirron kuormitus vaihtelee usein merkittävästi sekä lähettävässä että vastaanottavassa laitteessa. Tämä voi aiheuttaa esimerkiksi äänen katkeilua tai muita häiriöitä.

UD-507 hyödyntää Bulk Pet USB -siirtotekniikkaa, jossa tiedonsiirto tapahtuu tasaisella nopeudella. Näin tietokoneen ja DAC:n prosessointikuormitus pysyy vakaampana, mikä parantaa tiedonsiirron luotettavuutta.

Koska myös tietokoneen kuormituksen vaihtelut voivat vaikuttaa äänenlaatuun, käyttäjä voi valita neljästä valmiista siirtotilasta sen, joka tuottaa omaan järjestelmään mieluisimman äänen.

Huolellisesti suunniteltu tärinänhallinta

Myös mekaaniseen rakenteeseen on kiinnitetty erityistä huomiota.

Tärinälle altis muuntaja on ripustettu kelluvaan rakenteeseen pohjalevyn varaan, mikä vähentää värähtelyjen siirtymistä laitteen muihin osiin.

Piirilevyjen kiinnityksessä on käytetty mahdollisimman vähän ruuveja, jotta mekaaninen värähtely ei pääse johtumaan levyihin.

Lisäksi UD-507:ssa käytetään TEACin kehittämää Stressless Feet v2 -jalustaratkaisua, jossa laitteen jalan ja pohjalevyn väliin jää hallittu ilmarako. Tämän rakenteen tarkoituksena on vaimentaa tehokkaasti äänenlaatuun vaikuttavia värähtelyjä.

Myös laitteen ylälevy on uusittu. Sen 2,8 mm:n paksuus lisää rungon jäykkyyttä ja parantaa edelleen tärinän hallintaa.

Maksuton TEAC HR Audio Player Windows- ja Mac-tietokoneille

TEAC toimittaa laitteen mukana maksutta TEAC HR Audio Player -ohjelmiston, jolla voidaan toistaa korkearesoluutioista ääntä helposti Windows- ja macOS-tietokoneilla.

Ohjelmisto tukee:

DSD 22,5 MHz
PCM 384 kHz / 32 bittiä

Käyttöönotto on yksinkertaista: ohjelma käynnistetään ja USB-kaapelilla liitetty UD-507 valitaan toistolaitteeksi. Tämän jälkeen digitaalinen äänidata siirtyy laitteeseen optimaalisissa olosuhteissa.

Koska ohjelmisto on suunniteltu erityisesti TEACin laitteille, vältetään monet tavalliset USB-äänentoistoon liittyvät ongelmat, kuten:

DAC tunnistuu, mutta ääntä ei kuulu
ääni muunnetaan automaattisesti alempaan näytteenottotaajuuteen
USB-asetusten aiheuttamat yhteensopivuusongelmat.


Mukana toimitettavat varusteet

Virtajohto
Kaukosäädin (RC-1334)
Kaksi AAA-paristoa kaukosäätimeen
Kolme tärinää vaimentavaa jalkatyynyä
Käyttöohje (sisältää takuuehdot)
